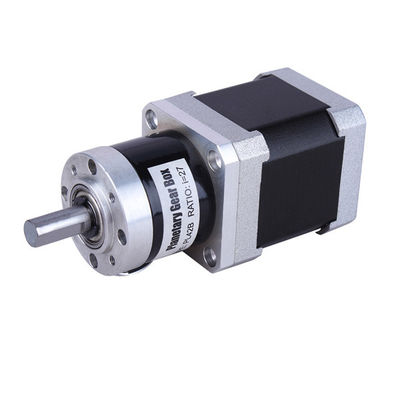

موتور پله ای دنده ای نما 17 با نسبت دنده 10: 1 گیربکس استپر موتور دنده ای
Changzhou Jinsanshi Mechatronics Co. Ltd. در شهر چانگژو ، استان جیانگ سو ، چین واقع شده است.ما یک شرکت جامع هستیم که متخصص در تولید و تحقیق در مورد موتورها و رانندگان است.محصولات اصلی ما شامل موتور گام ترکیبی ، و گام راننده ، سرو و موتور استپ موتور ، موتور گام یکپارچه سروو ، موتور پله ای خطی ، موتور پله ای دنده ای ، موتور پله ای با ترمز ، موتور DC بدون برس است.و ما همیشه در حال تحقیق و توسعه محصولات جدید هستیم.
محصولات ما به طور گسترده در دستگاه حکاکی ، برش پلاتر ، ماشین نساجی ، چاپگر سه بعدی ، ابزار پزشکی ، تجهیزات نورپردازی مرحله ای ، روبات ، CNC ، چشمه موسیقی و سایر تجهیزات اتوماتیک صنعتی استفاده می شود.

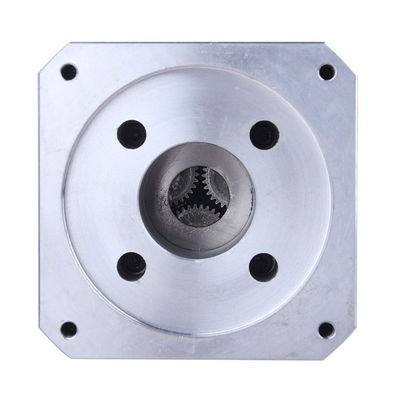

پارامترهای گیربکس:
| مشخصات فنی | مرحله اول | مرحله دوم | |
| نسبت دنده | 4،5،10 | 16،20،25،40،50،100 | |
| طول | میلی متر | 42 | 52 |
| بار نامی | Nm | 3.5 | 15 |
| حداکثر بار | Nm | 6 | 25 |
| کارآیی | ٪ | 95 | 90 |
| بلک لش | arcmin | ≤15 | 25 |
| وزن | کیلوگرم | 0.4 | 0.6 |
| سرعت ورودی نامی | دور در دقیقه | 3000 | 3000 |
| حداکثر سرعت ورودی | دور در دقیقه | 5000 | 5000 |
| کلاس حفاظتی | IP | 65 | 65 |
| روغن کاری | گریس (روانکاری مادام العمر) | گریس (روانکاری مادام العمر) | |
| سر و صدا | dB | 45 | 45 |
| زندگی | ساعت | 20000 پوند | 20000 پوند |
پارامترهای موتور پله ای:
| شماره مدل | زاویه مرحله (掳) | ولتاژ نامی (V) | جریان نامی (A) | مقاومت فاز (惟) | فاز القایی (mH) | گشتاور نگهدارنده (کیلوگرم سانتی متر) | گشتاور بازدارنده (g.cm حداکثر) | اینرسی روتور (g.cm虏) | طول موتور (میلی متر) | سرنخ شماره | وزن موتور (کیلوگرم) |
| 42HS34-0404 | 1.8 | 12 | 0.4 | 30 | 35 | 3.2 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS34-0844 | 1.8 | 4.8 | 0.84 | 5.75 | 8 | 2.8 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS34-1704 | 1.8 | 2.2 | 1.7 | 1.3 | 1.8 | 2.8 | 200 | 34 | 34 | 4 | 0.22 |
| 42HS40-0404 | 1.8 | 12 | 0.4 | 30 | 60 | 4.2 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-0804 | 1.8 | 5.4 | 0.8 | 6.8 | 12 | 4.5 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1204 | 1.8 | 6.6 | 1.2 | 5.5 | 11 | 5.2 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1684 | 1.8 | 2.8 | 1.68 | 1.68 | 3.4 | 4 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1704 | 1.8 | 3.4 | 1.7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0.28 |
| 42HS40-1206 | 1.8 | 4 | 1.2 | 3.3 | 3.5 | 2.97 | 220 | 54 | 40 | 6 | 0.28 |
| 42HS48-0404 | 1.8 | 12 | 0.4 | 30 | 45 | 4.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1004 | 1.8 | 4.5 | 1 | 4.5 | 10 | 5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1304 | 1.8 | 4.6 | 1.3 | 3.5 | 6.6 | 5.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1504 | 1.8 | 4.2 | 1.5 | 2.8 | 5.5 | 5.5 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-1684 | 1.8 | 3.4 | 1.68 | 2 | 3.8 | 5.2 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS48-0406 | 1.8 | 12 | 0.4 | 30 | 28 | 3.2 | 280 | 68 | 48 | 4 | 0.38 |
| 42HS52-1504 | 1.8 | 4.5 | 1.5 | 3 | 7 | 6.8 | 300 | 80 | 52 | 4 | 0.45 |
| 42HS60-1504 | 1.8 | 3.8 | 1.5 | 2.5 | 6 | 7 | 360 | 95 | 60 | 4 | 0.55 |
ابعاد (میلی متر):
