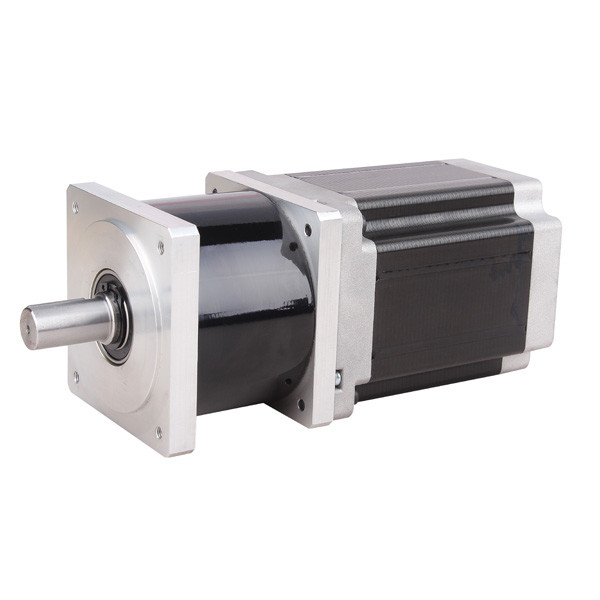

Nema 34 Planetary Geared Stepper Motor 12NM با نسبت دنده 5: 1 گیربکس کاهش دنده
Changzhou Jinsanshi Mechatronics Co. Ltd. در شهر چانگژو ، استان جیانگ سو ، چین واقع شده است.ما یک شرکت جامع هستیم که متخصص در تولید و تحقیق در مورد موتورها و رانندگان است.محصولات اصلی ما شامل موتور گام ترکیبی ، و گام راننده ، سرو و موتور استپ موتور ، موتور گام یکپارچه سروو ، موتور پله ای خطی ، موتور پله ای دنده ای ، موتور پله ای با ترمز ، موتور DC بدون برس است.و ما همیشه در حال تحقیق و توسعه محصولات جدید هستیم.
محصولات ما به طور گسترده در دستگاه حکاکی ، برش پلاتر ، ماشین نساجی ، چاپگر سه بعدی ، ابزار پزشکی ، تجهیزات نورپردازی مرحله ای ، روبات ، CNC ، چشمه موسیقی و سایر تجهیزات اتوماتیک صنعتی استفاده می شود.

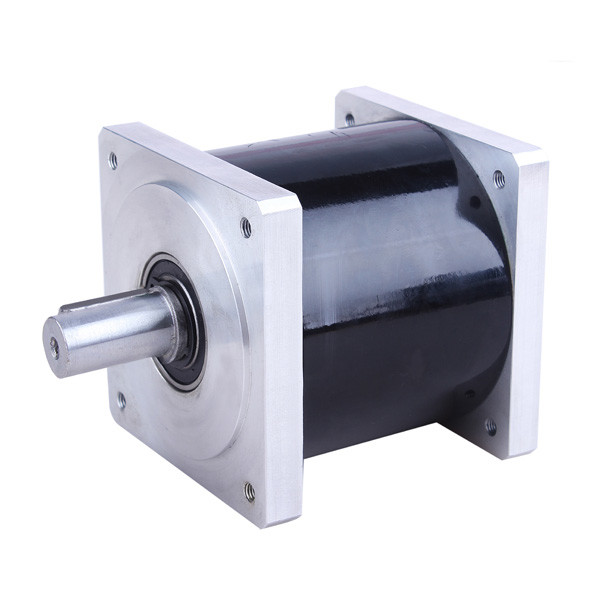

پارامترهای گیربکس:
| مشخصات فنی | مرحله اول | مرحله دوم | |
| نسبت دنده | 4،5،10 | 16،20،25،40،50،100 | |
| طول | میلی متر | 73 | 87 |
| بار نامی | Nm | 50 | 80 |
| حداکثر بار | Nm | 100 | 160 |
| کارآیی | ٪ | 96 | 94 |
| بلک لش | arcmin | ≤15 | 25 |
| وزن | کیلوگرم | 2 | 2.5 |
| سرعت ورودی نامی | دور در دقیقه | 3000 | 3000 |
| حداکثر سرعت ورودی | دور در دقیقه | 5000 | 5000 |
| کلاس حفاظتی | IP | 65 | 65 |
| روغن کاری | گریس (روانکاری مادام العمر) | گریس (روانکاری مادام العمر) | |
| سر و صدا | dB | 45 | 45 |
| زندگی | ساعت | 20000 پوند | 20000 پوند |
پارامترهای موتور پله ای:
| شماره مدل | زاویه مرحله () | ولتاژ نامی (V) | جریان نامی (A) | مقاومت فاز () | فاز القایی (mH) | گشتاور نگهدارنده (کیلوگرم سانتی متر) | گشتاور بازدارنده (g.cm حداکثر) | اینرسی روتور (g.cm) | طول موتور (میلی متر) | سرنخ شماره | وزن موتور (کیلوگرم) |
| 86HS100-5004 | 1.8 | 2.5 | 5 | 0.5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
| 86HS100-5008 | 1.8 | 2.5 | 5 | 0.5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3.2 |
| 86HS118-6004 | 1.8 | 3.6 | 6 | 0.6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3.7 |
| 86HS118-5608 | 1.8 | 3.4 | 5.6 | 0.6 | 6 | 85 | 2400 | 2700 | 156 | 8 | 3.7 |
| 86HS156-5504 | 1.8 | 3.9 | 5.5 | 0.7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5.5 |
| 86HS156-6204 | 1.8 | 3.6 | 6.2 | 0.75 | 9 | 122 | 3600 | 4000 | 156 | 8 | 5.5 |
| در بالا فقط برای محصولات نماینده ، محصولات با درخواست ویژه را می توان با توجه به درخواست مشتری تهیه کرد. | |||||||||||
ابعاد (میلی متر):
