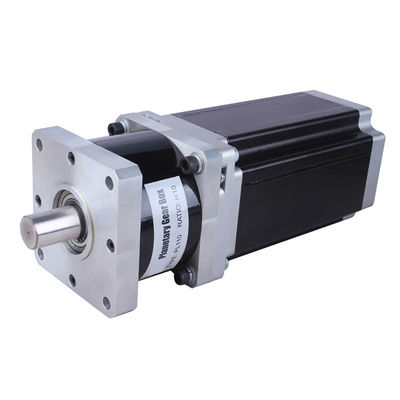

نما 42 دستگاه CNC پله ای دنده ای سیاره ای با گیربکس گیربکس نسبت دنده
محصولات اصلی ما شامل موتور گام ترکیبی ، و گام راننده ، سرو و موتور استپ موتور ، موتور گام یکپارچه سروو ، موتور پله ای خطی ، موتور پله ای دنده ای ، موتور پله ای با ترمز ، موتور DC بدون برس است.و ما همیشه در حال تحقیق و توسعه محصولات جدید هستیم.
محصولات ما به طور گسترده در دستگاه حکاکی ، برش پلاتر ، ماشین نساجی ، چاپگر سه بعدی ، ابزار پزشکی ، تجهیزات نورپردازی مرحله ای ، روبات ، CNC ، چشمه موسیقی و سایر تجهیزات اتوماتیک صنعتی استفاده می شود.
پارامترهای گیربکس:
| مشخصات فنی | مرحله اول | مرحله دوم | مرحله سوم | |
| نسبت دنده | 3،4،6 | 10،16،20،24،36 | 64،96،100،144،216 | |
| طول | میلی متر | 102 | 127 | 152 |
| بار نامی | Nm | 70 | 140 | 160 |
| حداکثر بار | Nm | 100 | 170 | 180 |
| کارآیی | ٪ | 90 | 86 | 80 |
| بلک لش | arcmin | ≤20 | 30 | 45 |
| وزن | کیلوگرم | 5.2 | 6.5 | 7.8 |
| سرعت ورودی نامی | دور در دقیقه | 3000 | 3000 | 3000 |
| حداکثر سرعت ورودی | دور در دقیقه | 5000 | 5000 | 5000 |
| کلاس حفاظتی | IP | 65 | 65 | 65 |
| روغن کاری | گریس (روانکاری مادام العمر) | گریس (روانکاری مادام العمر) | گریس (روانکاری مادام العمر) | |
| سر و صدا | dB | 60 | 60 | 60 |
| زندگی | ساعت | 20000 پوند | 20000 پوند | 20000 پوند |
پارامترهای موتور پله ای:
| شماره مدل | زاویه مرحله (°) | جریان نامی (A) | مقاومت فاز (Ω) | فاز القایی (mH) | گشتاور نگهدارنده (NM) | اینرسی روتور (Kg.cm²) | طول موتور (میلی متر) | سرنخ شماره | وزن موتور (کیلوگرم) |
| 110HS99-5504 | 1.8 | 5.5 | 0.72 | 10.9 | 11 | 108 | 99 | 4 | 5 |
| 110HS115-6004 | 1.8 | 6 | 0.44 | 7.17 | 12 | 132 | 115 | 4 | 6.2 |
| 110HS150-6504 | 1.8 | 6.5 | 0.72 | 12.8 | 20 | 210 | 150 | 4 | 8.4 |
| 110HS168-6004 | 1.8 | 6 | 0.9 | 16 | 24 | 240 | 168 | 4 | 9.8 |
| 110HS201-8004 | 1.8 | 8 | 0.71 | 15.38 | 33 | 330 | 201 | 4 | 11.7 |
| در بالا فقط برای محصولات نماینده ، محصولات با درخواست ویژه را می توان با توجه به درخواست مشتری تهیه کرد. | |||||||||
ابعاد (میلی متر):
