نما 23 استپ موتور کنترل حلقه بسته موتور پله ای حلقه بسته موتور پله ای
معرفی:
• وسیله ای الکترومکانیکی است که پالس های الکتریکی را به حرکات مکانیکی گسسته تبدیل می کند.
• هنگامی که پالس های الکتریکی به ترتیب مناسب اعمال شوند، دوک موتور پله ای در مراحل مجزا می چرخد.
• توالی پالس ها ارتباط مستقیمی با جهت چرخش شفت موتور دارد.سرعت چرخش شفت موتور با فرکانس پالس ها ارتباط مستقیم دارد.علاوه بر این، طول چرخش مستقیماً با تعداد پالس های ورودی اعمال شده مرتبط است.
• همانطور که نشان داده شده است دو بخش اصلی وجود دارد.استاتور و روتوربرای سیم‌پیچ‌های استاتور خود در سطح ثابتی انرژی می‌گیرد که با سرعت تغییر نمی‌کند.
موتور پله ای پاسخ بسیار خوبی را در حالت استارت، توقف و معکوس ارائه می دهد.➨از آنجایی که از برس یا کموتاتور استفاده نمی شود بسیار قابل اعتماد است.طول عمر آن به عمر بلبرینگ بستگی دارد.➨مدار کنترل موتور پله ای ساده و کم هزینه است.
موتورهای پله ای ما به طور گسترده در کنترل روشنایی صحنه، نظارت امنیتی، لوازم خانگی،تجهیزات ویدئویی، ایستگاه کاری لیزری، ماشین حکاکی، خودرو، اتوماسیون اداری، اسباب بازی هوشمند،ماشین آلات کنترل دیجیتال و ابزار پزشکی.
مدل هیبریدی آسان سروو nema 23:
| سلسله | مدل | زاویه گام | جاری | مقاومت | اندوکتانس | نگه داشتن گشتاور | طول |
| آ | ± 10٪ Ω | ± 20% mH | NM | میلی متر | |||
| nema23 | DW57HSE2N-D25 | 1.8 درجه | 4 | 0.5 | 1.8 | 2 | 76 |
| nema24 | DW60HSE3N-D25 | 5 | 0.45 | 1.8 | 3 | 88 | |
| nema34 | DW86HSE4N-BC38 | 6 | 0.45 | 3.7 | 4 | 82 | |
| DW86HSE8N-BC38 | 0.44 | 3.7 | 8 | 118 | |||
| DW86HSE12N-BC38 | 0.45 | 5.2 | 12 | 156 |

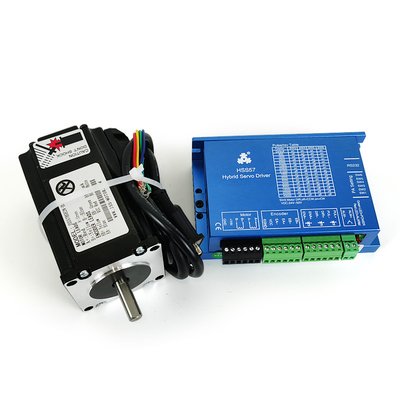

بستن درایور حلقه HSS57
امکانات
1. تصحیح خطا را تعیین کنید و هرگز مراحل را از دست ندهید.
2. پاسخ سریع و شتاب کامل، گشتاور بالا در سرعت بالا.
3. تنظیم خودکار جریان بر اساس بار، دمای پایین تر افزایش می یابد
4. عملکرد بیش از حد جریان، ولتاژ و موقعیت فوق العاده حفاظت از اختلاف
5. فرکانس پاسخ پالس می تواند به 200KHZ برسد
6. انتخاب 16 نوع میکروگام، بالاترین 51200 میکروگام در دور.
7. موتور پله ای حلقه بسته نما 23 series2.0N.m را درایو کنید
8. محدوده ولتاژ: DC24V-50V
Changzhou Jinsanshi mechatronics Co., Ltd.، صادر کننده موتورهای پله ای، سروو موتور، موتور اسپیندل،موتور BLDCو راننده آنها، VFD.ما سالها در این زمینه با قدرت کیفیت بالا و قیمت رقابتی در چین تخصص داریم.
ما بخش فنی خود را داریم و مدل های مختلفی از استپر موتور را توسعه داده ایم، همچنین نقشه های کاملی برای موتورهای خود داریم.
ما می توانیم پیشنهاد فنی کاملی را برای پروژه شما ارائه دهیم.
هر گونه سوال در مورد موتور پله ای، لطفا با من به صورت آنلاین تماس بگیرید یا برای من ایمیل ارسال کنید.ما ظرف 2 روز به شما پاسخ خواهیم داد!
یادگیری:
موتور پله ای بر این اصل کار می کند که روتور در یک موقعیت خاص با دندانه های قطب تحریک در یک مدار مغناطیسی تراز می شود.حداقل مسیر رلوکتانس با قطب تحریک وجود دارد. تحریک به تعداد پالس های ورودی بستگی دارد.این یک قطار از حرکات پله ای را در پاسخ به قطار پالس های ورودی فعال می کند.
خروجی یک استپر موتور کاملاً با تعداد پالس های ورودی داده شده به سیستم تعیین می شود.حرکت گام می تواند زاویه ای یا خطی باشد و می تواند در جهت عقربه های ساعت یا خلاف جهت عقربه های ساعت باشد.هر ورودی پالس یک حرکت پله ای را تحریک می کند و هر چرخش استپر موتور شامل تعدادی حرکت پله ای گسسته است.
