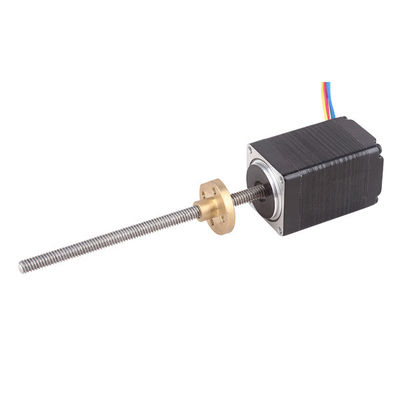

نما 8 استپر موتور خطی خارجی و طول پیچ سربی غیر محصور سفارشی شده
اندازه: 20*20 میلی متر
زاویه گام: 1.8 درجه
ولتاژ فاز: 3.9VDC
جریان فاز: 0.6A
مقاومت فاز: 4.5Ω±% 10
اندوکتانس فاز: 20±1.6mH
گشتاور نگهداری: 0.18 کیلوگرم بر سانتی متر
سیم های سربی: 4
طول موتور: 30 میلی متر
پیچ سرب: Tr5*2
استپر موتور خطی نما 11
ابعاد پیچ سربی:
| قطر | فاصله سرب (mm) | شروع کنید | طول گام (میلی متر) |
نوع موتور مناسب |
| Tr5 | 2 | 2 | 0.01 | 20HSL-E |
امکانات:
1. اندازه کوچک
2-سرعت بالا
3-موتور پله ای دوقطبی.
4. سرعت چرخش پایدار است و نویز کم است.
5. ساخته شده از مواد با کیفیت بالا برای دوام.
برنامه های کاربردی:
موتور پله ای به طور گسترده ای در چاپگر سه بعدی، مینی روتر cnc، دستگاه حکاکی، ماشین نساجی، تجهیزات پزشکی، تجهیزات نور صحنه، روباتیک، روتر CNC، فواره موسیقی و سایر تجهیزات اتوماتیک صنعتی.
موتور پله ای هیبریدی 2 فاز 1.8 درجه NEMA 8
مشخصات:
| فرشته قدم | 1.8 درجه |
| افزایش دما | 80 درجه سانتیگراد |
| دمای محیط | -20 درجه سانتیگراد حداکثر ~ +50 درجه سانتیگراد |
| مقاومت عایق | 100MΩ حداقل، 500VDC |
| قدرت دی الکتریک | 500VAC به مدت 1 دقیقه |
| شفت بازی شعاعی | حداکثر 0.02 (450 گرم بار) |
| بازی محوری شفت | 0.08 حداکثر (450 گرم بار) |
| حداکثرنیروی شعاعی | 75N (20 میلی متر از فلنج) |
| حداکثرنیروی محوری | 15N |
مشخصات برق:
| شماره مدل | زاویه گام (°) | ولتاژ نامی (V) | جریان دارای رتبه (A) | مقاومت فاز (Ω) | اندوکتانس فاز (mH) | گشتاور نگهدارنده (g.cm) | اینرسی روتور (g.cm²) | طول موتور (میلی متر) | شماره سرنخ ها | وزن موتور (گرم) |
| 20HS30-0604 | 1.8 | 3.9 | 0.6 | 4.5 | 1.6 | 180 | 3.2 | 33 | 4 | 70 |
| 20HS42-0804 | 1.8 | 1.2 | 0.8 | 1.5 | 5.4 | 300 | 4 | 42 | 4 | 90 |
ابعاد موتور:
برنامه های کاربردی:
موتور پله ای به طور گسترده در ماشین حکاکی، ماشین نساجی، چاپگر سه بعدی، ابزار پزشکی، تجهیزات نور صحنه، ربات، CNC، فواره موسیقی و سایر تجهیزات اتوماتیک صنعتی استفاده می شود.
