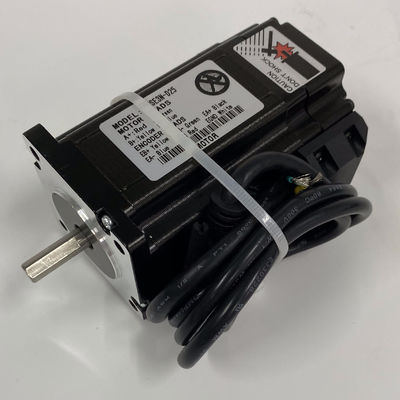

سیستم موتور پله ای حلقه بسته NEMA 23 - کیت سروو هیبریدی 2 نیوتن متر
اندازه: 57*57 میلی متر
شماره فاز: 2 فاز
گشتاور نگهداری: 2 نیوتن متر
خط رمزگذار: 1000ppr
درایور مناسب: HSS57

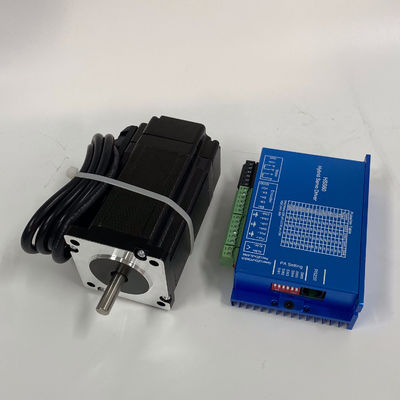

استپر موتور و درایور حلقه بسته
سر و صدای کم، مشخصه دینامیکی خوب، کیفیت خوب و قابل اعتماد.همان سرعت پاسخ دینامیکی با سروو موتور، اما ارزان تر از سروو موتور.
امکانات:
سیستم حلقه بسته موتور پله ای، هرگز پله را از دست ندهید.
گشتاور خروجی موتور و سرعت کار را بهبود بخشید.
تنظیم خودکار جریان بر اساس بار، افزایش دمای پایین تر.
مناسب برای تمام شرایط بار مکانیکی (شامل قرقره تسمه و چرخ با استحکام کم)، بدون نیاز به تنظیم پارامتر بهره.
موتور نرم و روان کار می کند و لرزش کم، عملکرد دینامیکی بالا در شتاب و کاهش سرعت.
بدون لرزش از سرعت بالا تا سرعت صفر
موتور پله ای حلقه بسته nema 23 سری 2N.m.
فرکانس پاسخ پالس می تواند به 200 کیلوهرتز برسد
16 نوع انتخاب میکروگام، بالاترین 51200 میکروگام در دور.
محدوده ولتاژ: DC24V~50V
حفاظت در برابر جریان بیش از حد، ولتاژ و موقعیت فوق العاده اختلاف
پارامترهای الکتریکی:
| حالت | زاویه گام | جریان (A) | مقاومت (Ω±10%) |
اندوکتانس (mH±20%) |
نگه داشتن گشتاور (Nm) |
طول موتور (میلی متر) |
رمزگذار وضوح (PPR) |
وزن (کیلوگرم) |
راننده مناسب |
| 42HSE05N-D24 | 1.8 درجه | 1.5 | 2.8 | 5.5 | 0.55 | 48 | 1000 | 0.45 | HSS42 |
| 57HSE2N-D25 | 1.8 درجه | 4.2 | 0.5 | 1.8 | 2 | 76 | 1000 | 1.15 | HSS57 |
| 60HSE3N-D25 | 1.8 درجه | 5 | 0.45 | 1.8 | 3 | 88 | 1000 | 1.55 | HSS60 |
| 86HSE4N-BC38 | 1.8 درجه | 6.0 | 0.45 | 3.7 | 4.5 | 82 | 1000 | 2.65 | HSS86,HSS758 |
| 86HSE8N-BC38 | 1.8 درجه | 6.0 | 0.44 | 3.7 | 8.5 | 118 | 1000 | 4.0 | HSS86,HSS758 |
| 86HSE12N-BC38 | 1.8 درجه | 6.0 | 0.45 | 5.2 | 12 | 156 | 1000 | 5.65 | HSS86، HSS758 |
| 110HCE12N-B39 | 1.2 درجه | 4.2 | 1.2 | 13 | 12 | 139 | 1000 | 8 | 3HSS2260 |
| 110HCE16N-B39 | 1.2 درجه | 6.4 | 0.9 | 9.5 | 16 | 180 | 1000 | 10 | 3HSS2260 |
| 110HCE20N-B39 | 1.2 درجه | 4.2 | 1.88 | 18 | 20 | 221 | 1000 | 12 | 3HSS2260 |
| 130HCE36N-B45 | 1.2 درجه | 8.5 | 0.93 | 13.1 | 36 | 230 | 1000 | 20 | 3HSS2260 |
| 130HCE50N-B45 | 1.2 درجه | 8.5 | 1.82 | 18.5 | 50 | 282 | 1000 | 24 | 3HSS2260 |
ابعاد موتور:
ابعاد درایور:
منحنی گشتاور/فرکانس:
پارامتر الکتریکی
| محدوده ولتاژ | DC24 ~ 50 ولت |
| اوج جریان | پیک 6.0A (تغییر جریان بر اساس بار) |
| جریان ورودی منطقی | 7 ~ 20 میلی آمپر |
| فرکانس | 0 ~ 200 کیلوهرتز |
| موتور مناسب | 42HSE05N |
| خطوط رمزگذار | 2500 |
| مقاومت عایق | >=500MΩ |
پارامتر محیطی
| روش خنک کننده | طبیعی یا رادیاتور | |
|
عملیاتی محیط |
موقعیت های عملیاتی | سعی کنید از گرد و غبار، روغن، گازهای خوردگی اجتناب کنید |
| دمای عملیاتی | 0 ~ 50 ℃ | |
| رطوبت عملیاتی | 40 تا 90٪ RH | |
| ارتعاش | حداکثر 5.9 متر بر ثانیه | |
| دمای ذخیره سازی | -20℃~65℃ | |
| وزن | حدود 300 گرم | |
ما از مواد اولیه با کیفیت بالا برای اطمینان از کیفیت موتور، عملکرد بهتر، عمر طولانی استفاده می کنیم:
برنامه های کاربردی:
موتور پله ای به طور گسترده ای در ماشین حکاکی، ماشین نساجی، چاپگر سه بعدی، ابزار پزشکی، تجهیزات نور صحنه، ربات، CNC، فواره موسیقی و سایر تجهیزات اتوماتیک صنعتی استفاده می شود.
