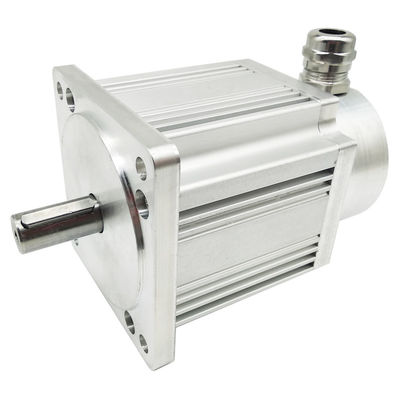

CNC بدون جاروبک DC موتور CNC 80BL100-640 335W 2.4 PEAK TORQUE 1.6Kg رنگ نقره ای
موتور DC بدون برس 86 میلی متر:
| مورد | مشخصات |
| نوع پهن | ستاره/دلتا |
| زاویه اثر هال | زاویه برق 120 درجه |
| دویدن شفت | 0.025 میلی متر |
| بازی شعاعی | 0.02 میلی متر/450 گرم |
| پایان بازی | 0.08 میلی متر/450 گرم |
| حداکثر نیروی شعاعی | 220N/20mm از فلنج |
| حداکثر نیروی محوری | 60N |
| کلاس عایق | کلاس B |
| کلاس IP | IP40 |
| قدرت دی الکتریک | 500VDC برای یک دقیقه |
| مقاومت عایق | 100MΩmin 500VDC |
مشخصات الکتریکی:
| مدل | ولتاژ محاسبه شده (VDC) |
جریان فعلی (آ) |
قدرت نامی (W) |
گشتاور امتیاز (نانومتر) |
گشتاور پیک (نانومتر) |
سرعت رتبه بندی شده (دور در دقیقه) |
طول (میلی متر) |
جرم (کیلوگرم) |
| 80BL100-430 | 48 | 7 | 251 | 0.8 | 2.4 | 3000 | 105 | 1.6 |
| 80BL120-430 | 48 | 10.5 |
377 |
1.2 | 3.6 | 3000 | 125 | 2.5 |
| 80BL140-430 | 48 | 14 | 502 | 1.6 | 4.8 | 3000 | 145 | 3.0 |
| 80BL100-640 | 310 | 1.4 | 335 | 0.8 | 2.4 | 4000 | 105 | 1.6 |
| 80BL120-640 | 310 | 2.2 | 502 | 1.2 | 3.6 | 4000 | 125 | 2.5 |
اتصال برق:
| شماره سرب | رنگ سربی | سنج سرب | عملکرد | شرح | ||||
| 1 | قرمز | UL3266/24AWG | VCC+5VDC | ولتاژ تغذیه سنسورهای سالن | ||||
| 2 | سیاه | GND | زمینی برای سنسورهای سالن | |||||
| 3 | رنگ زرد | هال الف | سیگنال سالن A | |||||
| 4 | سبز | سالن B | سیگنال سالن B | |||||
| 5 | آبی | UL3266/18WG | هال سی | سیگنال سالن ج | ||||
| 1 | رنگ زرد | فاز U | MOTOR PHASE U | |||||
| 2 | سبز | فاز پنجم | فاز موتور V | |||||
| 3 | آبی | فاز W | فاز موتور W | |||||
برنامه های کاربردی:
موتور DC بدون برس به طور گسترده ای در ماشین آلات نساجی ، تجهیزات پزشکی ، CNC ، اتوماسیون صنعتی ، ابزار آزمایشگاهی ، دستگاه بسته بندی و غیره استفاده می شود.
ویژگی های موتور DC بدون برس:
استفاده طولانی از عمر
کم هزینه
تداخل کم
راندمان بالا
نویز پایین
ما یک شرکت جامع هستیم که در زمینه تولید و تحقیق موتورهای پله ای و راننده ، موتور پله ای حلقه بسته ، سرو موتور موتور ، موتور DC بدون برس ، راننده DC بدون برس ، موتور اسپیندل تخصص دارد.شرکت ما در شهر چانگژو ، استان جیانگ سو ، چین واقع شده است.ما یک گروه عالی با تجربه غنی در زمینه تولید و تحقیق داریم.ما می توانیم مشکلات واقعی را با استفاده از مشتریان حل کنیم.محصولات ما به دلیل عملکرد آسان ، عمر طولانی ، عملکرد پایدار ، میزان شکست پایین و محتوای فنی بالا توسط مشتریان بسیار مورد ستایش قرار می گیرد.
ما ISO9001: 2008 را گذرانده ایم و گواهینامه CE را دریافت کرده ایم. در راه توسعه ، اصل "کارآیی زندگی است ، کیفیت اساسی" همیشه توسط مردم جینسانشی تلقی می شود. ما ماتکت را به عنوان راهنما در نظر می گیریم ، محصولات و خدمات بالایی را به مشتریان ارائه می دهیم. ما در آینده نزدیک منتظر همکاری با دوستان بیشتر در خانه و کشتی هستیم.
نمودار:
