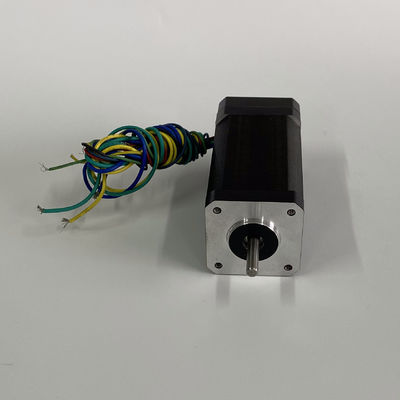

42mm 3000RPM Bldc Motor 24VDC 60W 0.2NM برای تجهیزات پزشکی
ویژگی های موتور DC بدون برس:
تداخل کم
راندمان بالا
نویز پایین
استفاده طولانی از عمر
کم هزینه
برنامه های کاربردی:
موتور DC بدون برس به طور گسترده ای در ماشین آلات نساجی ، تجهیزات پزشکی ، CNC ، اتوماسیون صنعتی ، ابزار آزمایشگاهی ، دستگاه بسته بندی و غیره استفاده می شود.
ما یک شرکت جامع هستیم که در زمینه تولید و تحقیق موتورهای پله ای و راننده ، موتور پله ای حلقه بسته ، سرو موتور موتور ، موتور DC بدون برس ، راننده DC بدون برس ، موتور اسپیندل تخصص دارد.شرکت ما در شهر چانگژو ، استان جیانگ سو ، چین واقع شده است.ما یک گروه عالی با تجربه غنی در زمینه تولید و تحقیق داریم.ما می توانیم مشکلات واقعی را با استفاده از مشتریان حل کنیم.محصولات ما به دلیل عملکرد آسان ، عمر طولانی ، عملکرد پایدار ، میزان شکست پایین و محتوای فنی بالا توسط مشتریان بسیار مورد ستایش قرار می گیرد.
موتور DC بدون برس 42 میلی متر:
| مورد | مشخصات |
| نوع پهن | ستاره/دلتا |
| زاویه اثر هال | زاویه برق 120 درجه |
| دویدن شفت | 0.025 میلی متر |
| بازی شعاعی | 0.06 میلی متر/50 گرم |
| پایان بازی | 0.05 میلی متر/50 گرم |
| حداکثر نیروی شعاعی | 28N/20mm از فلنج |
| حداکثر نیروی محوری | 15N |
| کلاس عایق | کلاس B |
| کلاس IP | IP40 |
| قدرت دی الکتریک | 500VDC برای یک دقیقه |
| مقاومت عایق | 100MΩmin 500VDC |
مشخصات الکتریکی:
| مدل | ولتاژ نامی (VDC) | جریان نامی (A) | قدرت نامی (W) | گشتاور امتیاز (نیوتن متر) | گشتاور پیک(نانومتر) | سرعت امتیاز (RPM) | طول (میلی متر) | جرم (کیلوگرم) |
| 42BL50-230 | 24 | 1.8 | 31 | 0.1 | 0.3 | 3000 | 51 | 0.35 |
| 42BL70-230 | 24 | 3.4 | 62 | 0.2 | 0.6 | 3000 | 71 | 0.55 |
| 42BL90-230 | 24 | 5.2 | 94 | 0.3 | 0.9 | 3000 | 91 | 0.65 |
| 42BL50-340 | 36 | 1.6 | 42 | 0.1 | 0.3 | 4000 | 51 | 0.35 |
| 42BL70-340 | 36 | 3.1 | 84 | 0.2 | 0.6 | 4000 | 71 | 0.55 |
| 42BL90-340 | 36 | 4.6 | 125 | 0.3 | 0.9 | 4000 | 91 | 0.65 |
اتصال برق:
| شماره سرب | رنگ سربی | سنج سرب | عملکرد | شرح | ||||
| 1 | قرمز | UL3266/28AWG | VCC+5VDC | ولتاژ تغذیه سنسورهای سالن | ||||
| 2 | سیاه | GND | زمینی برای سنسورهای سالن | |||||
| 3 | رنگ زرد | هال الف | سیگنال سالن A | |||||
| 4 | سبز | سالن B | سیگنال سالن B | |||||
| 5 | آبی | UL3266/22AWG | هال سی | سیگنال سالن ج | ||||
| 1 | رنگ زرد | فاز U | MOTOR PHASE U | |||||
| 2 | سبز | فاز پنجم | فاز موتور V | |||||
| 3 | آبی | فاز W | فاز موتور W | |||||
نمودار:
