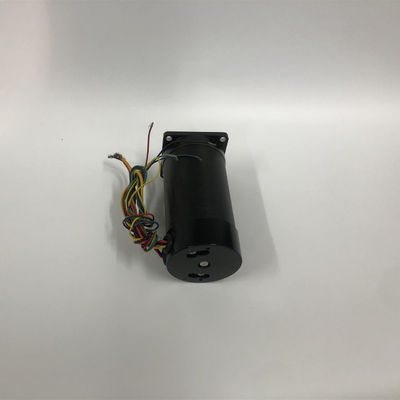

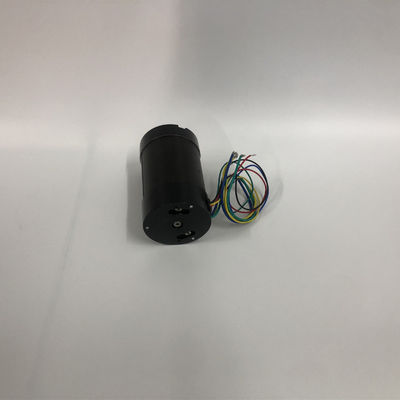

دارای موتور DC بدون برس برس 24 ولت 125 وات 3000 دور در دقیقه و 57 میلی متر جهت خودروهای برقی
مشخصات عمومی:
| مورد | مشخصات |
| نوع پهن | ستاره/دلتا |
| زاویه اثر هال | زاویه برق 120 درجه |
| دویدن شفت | 0.025 میلی متر |
| بازی شعاعی | 0.02 میلی متر/450 گرم |
| پایان بازی | 0.08 میلی متر/450 گرم |
| حداکثر نیروی شعاعی | 75N/20mm از فلنج |
| حداکثر نیروی محوری | 15N |
| کلاس عایق | کلاس B |
| کلاس IP | IP 40 |
| قدرت دی الکتریک | 500VDC برای یک دقیقه |
| مقاومت عایق | 100MΩmin 500VDC |
مشخصات الکتریکی:
| مدل | ولتاژ نامی (VDC)به |
دارای رتبه جاری (آ) |
قدرت نامی (W) | گشتاور امتیاز (نیوتن متر) | حداکثر گشتاور (RPM) |
دارای رتبه سرعت (دور در دقیقه) |
طول بدن (میلی متر) | جرم (کیلوگرم) |
| JSS57BLY50-230 | 24 | 3.4 | 62 | 0.2 | 0.6 | 3000 | 54 | 0.35 |
| JSS57BLY70-230 | 24 | 6.9 | 125 | 0.4 | 1.2 | 3000 | 74 | 0.50 |
| JSS57BLY90-230 | 24 | 10.4 | 188 | 0.6 | 1.8 | 3000 | 94 | 0.65 |
| JSS57BLY110-230 | 24 | 13.9 | 251 | 0.8 | 2.4 | 3000 | 114 | 0.80 |
| JSS57BLY50-340 | 36 | 3.1 | 84 | 0.2 | 0.6 | 4000 | 54 | 0.35 |
| JSS57BLY70-340 | 36 | 6.2 | 167 | 0.4 | 1.2 | 4000 | 74 | 0.50 |
| JSS57BLY90-340 | 36 | 9.3 | 251 | 0.6 | 1.8 | 4000 | 94 | 0.65 |
| JSS57BLY110-340 | 36 | 12.4 | 335 | 0.8 | 2.4 | 4000 | 114 | 0.80 |
ابعاد:
(واحد = میلی متر)
اتصال برق:
| شماره سرب | رنگ سربی | سنج سرب | عملکرد | شرح |
| 1 | قرمز | UL3266/28AWG | VCC+5VDC | ولتاژ تغذیه سنسورهای سالن |
| 2 | سیاه | GND | زمینی برای سنسورهای سالن | |
| 3 | رنگ زرد | هال الف | سیگنال سالن A | |
| 4 | سبز | سالن B | سیگنال سالن B | |
| 5 | آبی | UL3266/20AWG | هال سی | سیگنال سالن ج |
| 1 | رنگ زرد | فاز U | MOTOR PHASE U | |
| 2 | سبز | فاز پنجم | فاز موتور V | |
| 3 | آبی | فاز W | فاز موتور W |
