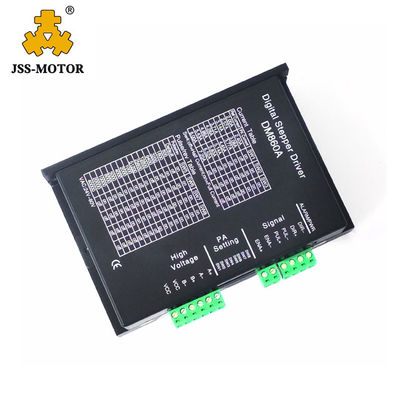

راننده پله ای 2 فاز nema 34 راننده موتور DM860A 110V راننده موتور پله ای
مشخصات محصول:
1. تصویب DSP 32 بیتی ، فناوری تقسیم موج سینوسی خالص.
2. کم سر و صدا ، ارتعاش کم و افزایش دمای پایین
3. ولتاژ 36-110VDC ، 24-80VAC
4. با 8 غرفه تنظیم جریان خروجی ، حداکثر جریان 2.4-7.2A
5. با 16 غرفه microstep subdivision setting.
6. خودکار نیمه جریان ، خودآزمایی ، بیش از ولتاژ ، تحت ولتاژ ، بیش از حفاظت جریان
7. جداسازی نوری داخلی ، بالاترین فرکانس پاسخ 200KHZ
8. مناسب برای محدوده جریان nema 34 موتور پله هیبریدی.
برنامه های کاربردی
می توان آن را در انواع تجهیزات و ابزارهای اتوماسیون در مقیاس کوچک مانند دستگاه برچسب زنی ، دستگاه برش ، دستگاه بسته بندی ، دستگاه نقاشی ، دستگاه حکاکی ، دستگاه CNC و غیره استفاده کرد.وقتی در تجهیزاتی که نیاز به ارتعاش کم ، سر و صدای کم ، دقت بالا و سرعت بالا دارند ، همیشه عملکرد خوبی دارد.
توضیحات عملکرد درایور
| عملکرد راننده | دستورالعمل های اجرایی |
|
خروجی جاری تنظیمات |
کاربران می توانند جریان خروجی درایور را توسط سه سوئیچ SW1-SW3 تنظیم کنند. برای تنظیم جریان خروجی خاص ، لطفاً به دستورالعمل های شکل پانل درایور مراجعه کنید. |
|
تنظیم Microstep |
کاربران می توانند درایور Microstep را توسط چهار سوئیچ SW5-SW8 تنظیم کنند.تنظیم زیرمجموعه Microstep خاص ، لطفاً به دستورالعمل های شکل صفحه راننده مراجعه کنید. |
|
نیمه اتوماتیک عملکرد فعلی |
کاربران می توانند عملکرد نیمه جریان راننده را با SW4 تنظیم کنند."خاموش" نشان می دهد که جریان آرام در نیمی از جریان پویا تنظیم شده است ، یعنی 0.5 ثانیه پس از قطع نبض ، جریان به طور خودکار به حدود نیمی کاهش می یابد."روشن" نشان دهنده جریان آرام و جریان پویا یکسان است.کاربر می تواند SW4 را روی "OFF" تنظیم کند تا گرمایش موتور و راننده را کاهش داده و قابلیت اطمینان را افزایش دهد. |
|
رابط های سیگنال |
PUL+ و PUL- جنبه های مثبت و منفی سیگنال پالس کنترل هستند.DIR+ و DIR- جنبه های مثبت و منفی سیگنال جهت هستند.ENA+ و ENA- جنبه های مثبت و منفی سیگنال فعال هستند. |
|
رابط های موتور |
A+ و A- به سیم پیچ فاز موتور متصل می شوند.B+ و B- به سیم پیچ فاز دیگری موتور متصل می شوند.در صورت نیاز به عقب ، یکی از سیم پیچ های فاز را می توان معکوس کرد. |
|
رابط های قدرت |
از منبع تغذیه DC استفاده می کند.ولتاژ کار توصیه شده 36VDC-110VDC است و مصرف برق باید بیشتر از 350W باشد. |
|
چراغ های نشانگر |
دو چراغ نشانگر وجود دارد.نشانگر قدرت سبز است.وقتی راننده روشن می شود ، چراغ سبز همیشه روشن است.نشانگر خطا قرمز است ، در صورت وجود ولتاژ بیش از حد یا جریان بیش از حد ، چراغ قرمز همیشه روشن می شود.پس از رفع خطای راننده ، در صورت روشن شدن مجدد چراغ قرمز خاموش می شود. |
|
نصب و راه اندازی دستورالعمل ها |
ابعاد درایور: 150×98×51 میلی متر ، لطفاً به نمودار ابعاد مراجعه کنید.لطفاً فضای 10CM را برای دفع گرما بگذارید.در حین نصب ، باید به کابینت فلزی نزدیک باشد تا گرما از بین برود. |
جزئیات رابط سیگنال:
مدارهای رابط داخلی درایور توسط سیگنال های اتصال دهنده انتخاب می شوند ، R در شکل یک مقاومت محدود کننده جریان خارجی است.اتصال متفاوت است.و عملکرد ضد گرفتگی خوبی دارد.
سیگنال کنترل و رابط خارجی:
| دامنه سیگنال | مقاومت محدود کننده جریان خارجی R |
| 5 ولت | بدون R |
| 12 ولت | 680Ω |
| 24 ولت | 1.8KΩ |
شاخص مشترک
| پدیده | دلیل | راه حل |
|
نشانگر قرمز روشن است. |
1. اتصال کوتاه سیم های موتور. | سیمها را بررسی یا تعویض کنید |
| 2. ولتاژ خارجی بیش از ولتاژ کار راننده است. | ولتاژ را در یک زنگ منطقی تنظیم کنید | |
| 3. دلیل نامعلوم | کالا را پس دهید |
طرح کلی و اندازه نصب (واحد:میلی متر)
