سروو موتور استپ موتور NEMA 24 3N.m حلقه بسته و CE ، ISO9001
پارامترهای الکتریکی:
| حالت | زاویه گام | جریان (A) | مقاومت (Ω ± 10) |
القاء |
گشتاور نگه داشتن |
طول موتور |
رمزگذار وضوح (PPR) |
|
راننده کت و شلوار |
| 60HSE3N-D25 | 1.8 درجه | 5 | 0.45 | 1.8 | 3 | 88 | 1000 | 1.55 | HSS60 |
امکانات:
سیستم حلقه بسته موتور پله ای ، هرگز گام را از دست ندهید.
افزایش گشتاور خروجی موتور و سرعت کار.
تنظیم خودکار جریان بر اساس بار ، افزایش دمای پایین تر.
مناسب برای همه شرایط بار مکانیکی (شامل قرقره کمربند و چرخ کم) ، نیازی به تنظیم پارامتر افزایش نیست.
موتور هموار و ارتعاش کم ، عملکرد دینامیکی بالا در شتاب و کاهش سرعت کار می کند.
بدون لرزش از سرعت زیاد به سرعت صفر
درایو nema 24 سری 3N.m موتور بسته پله حلقه بسته.
فرکانس پاسخ پالس می تواند به 200KHZ برسد
16 نوع انتخاب microsteps ، بالاترین 51200microsteps/rev.
محدوده ولتاژ: DC24V ~ 50V
محافظت در برابر اضافه جریان ، اضافه ولتاژ و موقعیت فوق العاده
ابعاد موتور:

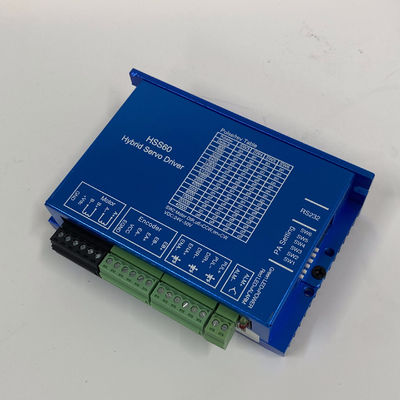

ابعاد راننده:
منحنی گشتاور/فرکانس:
پارامتر الکتریکی
| محدوده ولتاژ | DC24 ~ 50V |
| اوج جریان | قله 6.0A (تغییر جریان با توجه به بار) |
| جریان ورودی منطقی | 7 ~ 20 میلی آمپر |
| فرکانس | 0 ~ 200 کیلوهرتز |
| موتور مناسب | 42HSE05N |
| خطوط رمزگذاری | 2500 |
| مقاومت عایق | > = 500MΩ |
پارامتر محیط
| روش خنک کننده | طبیعی یا شوفاژ | |
|
عملیاتی |
مناسبت های عملیاتی | سعی کنید از گرد و غبار ، روغن ، گازهای خوردگی اجتناب کنید |
| دمای عملیاتی | 0 ~ 50 | |
| رطوبت عملیاتی | 40 ~ 90 R RH | |
| لرزش | 5.9 متر بر ثانیه حداکثر | |
| دمای ذخیره سازی | -20 ~ ~ 65 | |
| وزن | حدود 300 گرم | |
ما از مواد اولیه با کیفیت بالا برای اطمینان از کیفیت موتور ، عملکرد بهتر و عمر طولانی استفاده می کنیم:
برنامه های کاربردی:
موتور پله ای به طور گسترده ای در دستگاه حکاکی ، ماشین نساجی ، چاپگر سه بعدی ، ابزار پزشکی ، تجهیزات نور مرحله ، ربات ، CNC ، چشمه موسیقی و سایر تجهیزات اتوماتیک صنعتی استفاده می شود.
