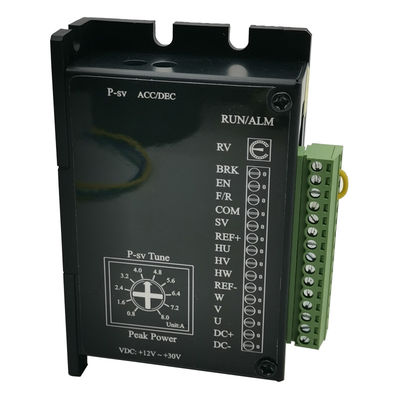

درایور DC بدون جاروبک 12V-30VDC حداکثر سرعت 20000 دور در دقیقه برای موتور DC بدون برس 125 وات
درایور DC بدون برس:
امکانات:
تنظیم زمان شتاب/کاهش سرعت
تنظیم خروجی حداکثر
نگه داشتن گشتاور موتور
راه اندازی مجدد
علائم مختلف زنگ هشدار
کنترل سرعت پتانسیومتر داخلی
تنظیم سرعت سیگنال آنالوگ خارجی
کنترل سرعت PWM
پارامترهای الکتریکی:
| پارامتر | حداقل | دارای رتبه | حداکثر | واحد |
| زاویه موتور هال | 120 درجه/240 درجه | |||
| ولتاژ ورودی DC | 12 | 24 | 30 | V |
| خروجی فعلی رانندگی | 0 | 5 | 8 | آ |
| سرعت موتور قابل اجرا | 0 | 20000 | دور در دقیقه | |
| ولتاژ سیگنال هال | 4.5 | 5 | 5.5 | V |
| جریان سیگنال هال | 20 | mA | ||
| پتانسیومتر خارجی | 10 هزار | Ω | ||
| تعاریف پرچم | |
| DC + / DC- | ورودی برق DC (DC24V ~ DC48V) مثبت و منفی معکوس نمی شود |
| U ، V ، W | سیم موتور (خط ضخیم متصل U ، V ، W) |
| هو ، هو ، هو | خط سیگنال Hall (انتخاب نازک Hu ، Hv ، Hw) |
| REF + | منبع تغذیه مثبت هال (منبع تغذیه موتور Hall + 5V) |
| مرجع- | منبع تغذیه منفی هال - (زمین سالن متصل به این بندر) |
| VCC | پتانسیومتر خارجی پورت قدرت (نه به سایر مدارهای خارجی ، فقط می توان از پتانسیومتر استفاده کرد) |
| SV | پایانه های پتانسیومتر خارجی (دستورالعمل های کنترل سرعت را ببینید) |
| COM | بندر عمومی (سطح پایین) |
| F / R | جهت: حرکت به جلو یا بالا و عقب عقب |
| EN | فعال کردن: توقف / اجرا بالا / پایین |
| BRK | ترمزهای سریع: توقف بالا / پایین |
| سرعت | پورت خروجی سیگنال سرعت |
| زنگ خطر. هشدار | پورت خروجی سیگنال زنگ هشدار |
ابعاد:
