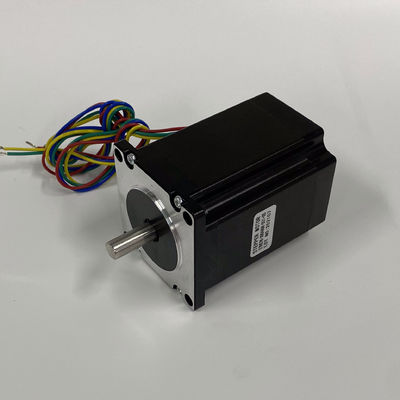

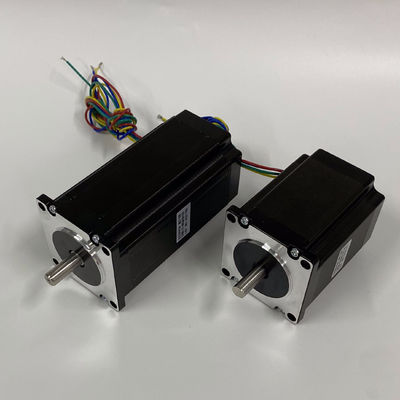

nema 23 موتور استپر هیبریدی دو فاز دوقطبی با گشتاور بالا برای دستگاه CNC
استپر موتور هیبریدی 2 فاز 1.8 درجه NEMA 23
مشخصات:
| فرشته قدم | 1.8 درجه |
| افزایش دما | 80 |
| دمای محیط | -20 ℃ حداکثر ~ +50 |
| مقاومت در برابر ایزولاسیون | 100MΩ دقیقه ، 500VDC |
| قدرت دی الکتریک | 500 ولت به مدت 1 دقیقه |
| بازی شعاعی شفت | 0.02 حداکثر (450 گرم بار) |
| بازی محوری شفت | حداکثر 0.08 (450 گرم بار) |
| حداکثرنیروی شعاعی | 75N (20 میلی متر از فلنج) |
| حداکثرنیروی محوری | 15N |
مشخصات برق:
| شماره مدل | زاویه مرحله (°) | ولتاژ نامی (V) | جریان نامی (A) | مقاومت فاز (Ω) |
فاز القایی (mH) |
گشتاور نگهدارنده (کیلوگرم سانتی متر) |
گشتاور بازدارنده (g.cm حداکثر) |
اینرسی روتور (g.cm²) | طول موتور (میلی متر) | سرنخ شماره | وزن موتور (کیلوگرم) |
| 57HS41-1004 | 1.8 | 5.4 | 1 | 5.4 | 9.5 | 5.5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS41-2004 | 1.8 | 2 | 2 | 1 | 2.2 | 5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS41-2804 | 1.8 | 2.24 | 2.8 | 0.8 | 1.4 | 5.5 | 210 | 120 | 41 | 4 | 0.45 |
| 57HS51-1504 | 1.8 | 2.4 | 1.5 | 1.6 | 3.8 | 8.2 | 360 | 275 | 51 | 4 | 0.65 |
| 57HS51-2004 | 1.8 | 2.4 | 2 | 1.2 | 3 | 9 | 360 | 275 | 51 | 4 | 0.65 |
| 57HS51-2006 | 1.8 | 2 | 2 | 1 | 1.6 | 7 | 360 | 275 | 51 | 6 | 0.65 |
| 57HS56-1504 | 1.8 | 5.7 | 1.5 | 3.8 | 12 | 13.5 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-2804 | 1.8 | 2.8 | 2.8 | 1 | 3 | 12.6 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-3004 | 1.8 | 2.85 | 3 | 0.95 | 2.8 | 12 | 400 | 300 | 56 | 4 | 0.7 |
| 57HS56-2006 | 1.8 | 3.6 | 2 | 1.8 | 2.8 | 9 | 400 | 300 | 56 | 6 | 0.7 |
| 57HS64-3004 | 1.8 | 3.9 | 3 | 1.3 | 2.2 | 15 | 500 | 380 | 64 | 4 | 0.8 |
| 57HS76-2004 | 1.8 | 8.6 | 2 | 4.3 | 16.2 | 24 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-2006 | 1.8 | 4.4 | 2 | 2.2 | 3.6 | 13 | 680 | 480 | 76 | 6 | 1 |
| 57HS76-2804 | 1.8 | 3.08 | 2.8 | 1.1 | 3.6 | 19 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-3004 | 1.8 | 2.7 | 3 | 0.9 | 3.5 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-4004 | 1.8 | 2.4 | 4 | 0.6 | 2.2 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS82-3004 | 1.8 | 4.2 | 3 | 1.4 | 5 | 22 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS82-4004 | 1.8 | 3 | 4 | 0.75 | 3.5 | 20 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS100-3004 | 1.8 | 3 | 3 | 1 | 4.5 | 25 | 1000 | 680 | 100 | 4 | 1.4 |
| 57HS112-3004 | 1.8 | 3.9 | 3 | 1.3 | 6.5 | 30 | 1200 | 800 | 112 | 4 | 1.7 |
| 57HS112-3504 | 1.8 | 2.45 | 3.5 | 0.7 | 3 | 28 | 1200 | 800 | 112 | 4 | 1.7 |
| 57HS112-4004 | 1.8 | 3.6 | 4 | 0.9 | 4 | 30 | 1200 | 800 | 112 | 4 | 1.7 |
ابعاد:
برنامه های کاربردی:
