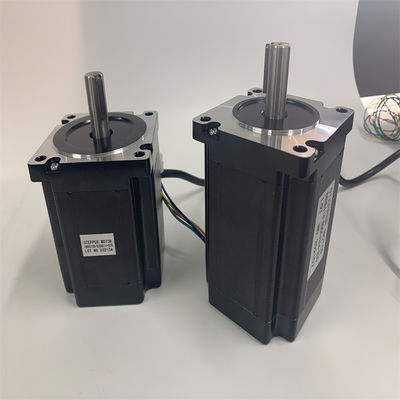

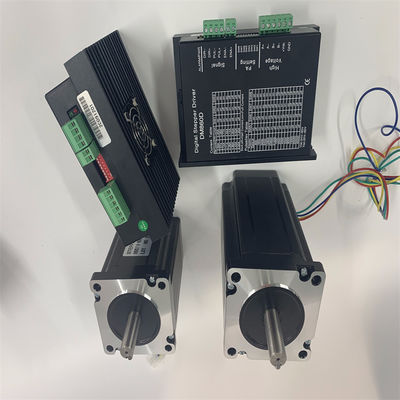

گشتاور بالاتر 12 نانومتری 86HS156-6204A Nema 34 پله موتور 2 فاز هیبریدی استپر موتور
این را می توان در دستگاه حکاکی ، برش پلاتر ، ماشین نساجی ، چاپگر سه بعدی ، ابزار پزشکی ، تجهیزات نورپردازی مرحله ای ، روبات ، CNC ، چشمه موسیقی و سایر تجهیزات اتوماتیک صنعتی استفاده کرد. انواع تجهیزات و ابزارهای اتوماسیون در مقیاس کوچک ، مانند برچسب زدن دستگاه ، دستگاه برش ، دستگاه بسته بندی ، دستگاه نقاشی ، هنگامی که در تجهیزات مورد نیاز برای ارتعاش کم ، سر و صدای کم ، دقت بالا و سرعت بالا مورد استفاده قرار گیرد ، همیشه عملکرد خوبی دارد.
مشخصات کلی
| زاویه مرحله | 1.8 درجه |
| افزایش دما | حداکثر 80 |
| دمای محیط | -20 ℃ حداکثر ∼+50 |
| مقاومت عایق | 100M Ω ، دقیقه ، 500VDC |
| قدرت دی الکتریک | 500 ولت به مدت 1 دقیقه |
| بازی شعاعی شفت | 0.02 حداکثر (450 گرم بار) |
| بازی محوری شفت | 0.08 حداکثر (450 گرم بار) |
| حداکثرنیروی شعاعی | 220N (20 میلی متر از فلنج) |
| حداکثرنیروی آسیایی | 60N |
مشخصات الکتریکی:
| شماره مدل | زاویه مرحله (°) | ولتاژ نامی (V) | جریان نامی (A) | مقاومت فاز (Ω) | فاز القایی (mH) | گشتاور نگهدارنده (کیلوگرم سانتی متر) | گشتاور بازدارنده (g.cm حداکثر) | اینرسی روتور (g.cm²) | طول موتور (میلی متر) | سرنخ شماره | وزن موتور (کیلوگرم) |
| 86HS65-3004 | 1.8 | 3.3 | 3 | 1.1 | 6.5 | 28 | 800 | 1000 | 65 | 4 | 1.7 |
| 86HS68-4004 | 1.8 | 1.3 | 4 | 0.33 | 1.6 | 35 | 1000 | 1200 | 68 | 4 | 1.7 |
| 86HS78-4004 | 1.8 | 1.5 | 4 | 0.38 | 2.5 | 35 | 1200 | 1400 | 78 | 4 | 2.3 |
| 87HS78-4204 | 1.8 | 1.9 | 4.2 | 0.45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2.3 |
| 87HS78-6008 | 1.8 | 3.0 | 6 | 0.5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2.3 |
| 86HS82-4504 | 1.8 | 1.4 | 4.5 | 0.32 | 2.8 | 45 | 1300 | 1500 | 82 | 4 | 2.5 |
| 86HS82-5608 | 1.8 | 2.0 | 5.6 | 0.35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2.5 |
| 86HS100-5004 | 1.8 | 2.5 | 5 | 0.5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
| 86HS100-5008 | 1.8 | 2.5 | 5 | 0.5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3.2 |
| 86HS118-6004 | 1.8 | 3.6 | 6 | 0.6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3.7 |
| 86HS118-5608 | 1.8 | 3.4 | 5.6 | 0.6 | 6 | 85 | 2400 | 2700 | 156 | 8 | 3.7 |
| 86HS156-5504 | 1.8 | 3.9 | 5.5 | 0.7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5.5 |
| 86HS156-6204 | 1.8 | 3.6 | 6.2 | 0.75 | 9 | 122 | 3600 | 4000 | 156 | 8 | 5.5 |
| در بالا فقط برای محصولات نماینده ، محصولات با درخواست ویژه را می توان با توجه به درخواست مشتری تهیه کرد. | |||||||||||
ابعاد: نمودار سیم کشی:
(واحد = میلی متر)
L1 و L2 را می توان با توجه به نیاز مشتریان سفارشی کرد.
طیف گسترده ای از برنامه:
موتور پله ای ما به طور گسترده ای در دستگاه حکاکی ، پلاتر برش ، ماشین نساجی ، چاپگر سه بعدی ، دستگاه های پزشکی ، تجهیزات روشنایی صحنه ، ربات ، دستگاه CNC ، چشمه موسیقی و سایر تجهیزات اتوماتیک صنعتی استفاده می شود.
